润乾报表统计图各属性功能介绍

大大源码 • 2023年5月31日 pm11:08 • 其他

为了让客户更快更好更全面的了解和学习统计图功能，产品部完善和丰富了润乾报表用户手册统计图小节的内容。

统计图各属性功能点说明

1，图形特性

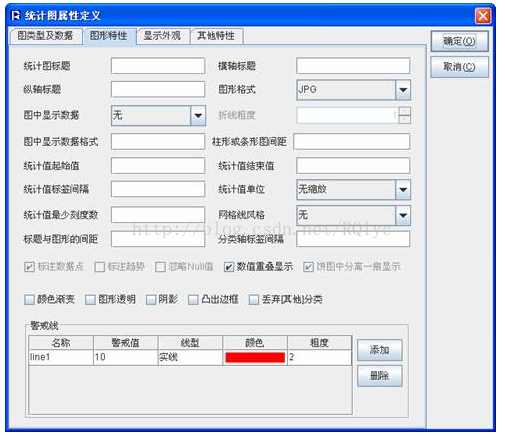

把统计图属性定义界面切换到“图形特性”标签页，如下图所示：

1.1 统计图标题

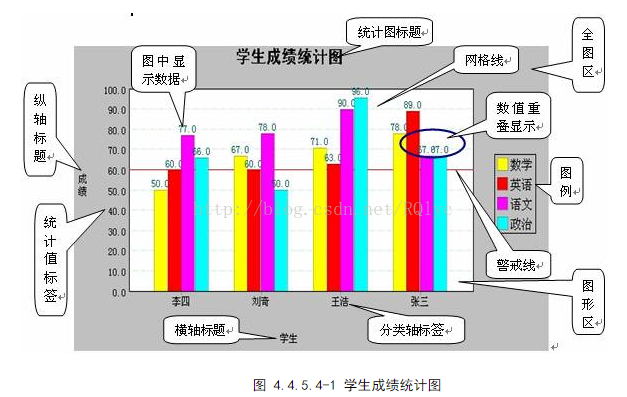

统计图标题指统计图的文本标题，一般显示在图形的上方。如图4.4.5.4-1中的“学生成绩统计图”。

1.2 横轴标题

横轴标题指横轴坐标上的文本标题，一般显示在坐标轴的下方。如图4.4.5.4-1中的：学生

1.3 纵轴标题

纵轴标题指纵轴坐标上的文本标题，一般显示在坐标轴的左边，可以横向显示，也可以纵向显示。如图4.4.5.4-1中的：成绩。

1.4 统计图格式

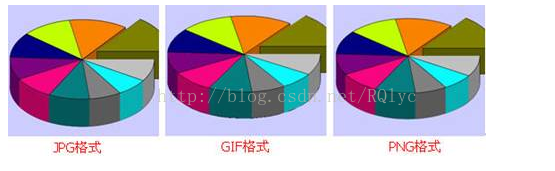

统计图输出支持JPG、GIF、PNG、FLASH四种图形格式。其中JPG格式的图形边缘比较模糊。GIF格式的图形边缘比较尖锐，仅支持256色。PNG格式的图形边缘效果界于JPG和GIF之间是比较理想的一种。选择FLASH格式，则统计图在页面上展现时具有FLASH效果。

提示：由于flash播放器的限制，当flash统计图宽度超过5000px时，超过部分将出现无法显示的情况。为了保证宽度超过5000px的flash统计图的正常显示，我们将自动给宽度超过5000px的flash统计图设置滚动条，通过滚动条滚动查看。

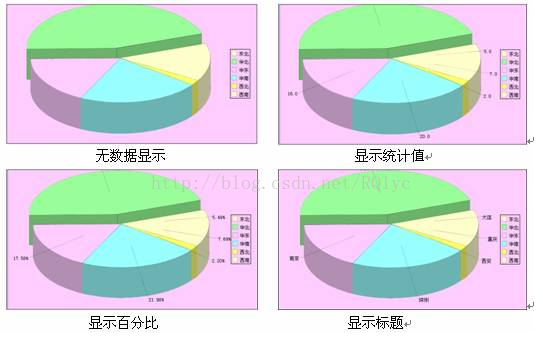

1.5 图中显示数据

图中进行数据标识，有无、统计值、百分比和标题四个选项。

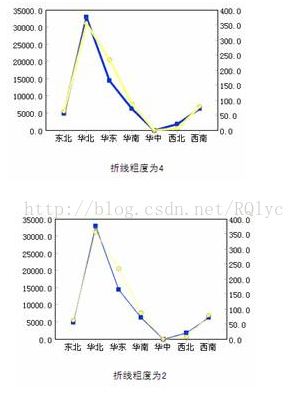

1.6 折线粗度

折线统计图及双折线统计图中设置折线的粗细度。

（注：数据点的大小随折线的粗度的改变而发生相应的改变）

1.7 图中显示数据格式

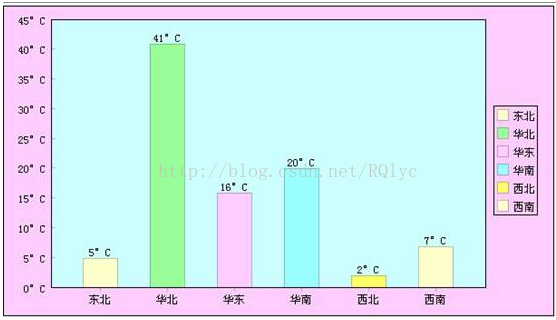

如果需要在图中进行数据标识，那么该数据的格式需要进行定义，例如想在图中显示温度可以把数据格式设置为：##°C,如下图。

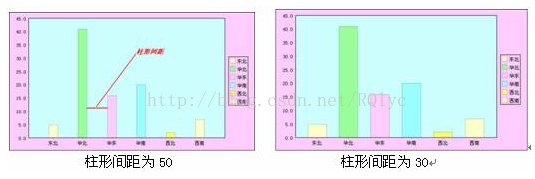

1.8 柱形或条形图间距

柱形图或条形图的柱子之间的间距。

1.9 统计值的起始值/统计值的结束值/统计值标签间隔

有时候统计图的统计值非常大，而不同分类和序列之间的数据差异相对很小。为了能够明显标识出不同分类和系列的数据差别，往往在图中对某一段数据区域进行局部放大，因此需要定义统计值的起始值、结束值和统计值标签间隔。

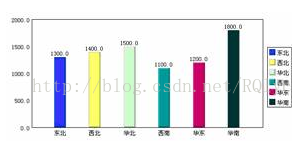

举例：有一个地区订单数量统计图，每一个地区的订单数量都集中在1000到2000之间，不设置统计值的起始值/统计值的结束值/统计值标签间隔属性，直接画出统计图如下：

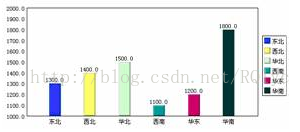

如果我们把统计值的起始值设为1000，统计值的结束值设为2000，统计值标签间隔设为100，则画出的统计图如下：

● 注意：统计值的起始值、结束值和统计值标签间隔三个属性要同时设置才起作用。

1.10 统计值单位

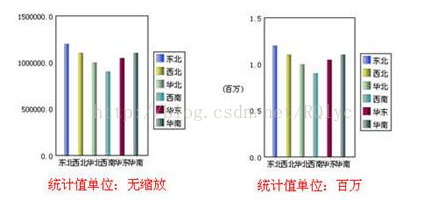

用来设置统计值的计量单位，有无缩放、自动计算、千、万、百万、千万、亿、十亿、百分之一、千分之一、万分之一、百万分之一等选项。统计值单位举例如下图所示：

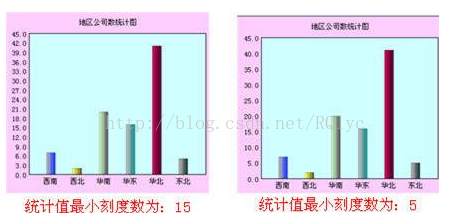

1.11 统计值最小刻度数

统计值在数轴上显示的刻度最少个数。

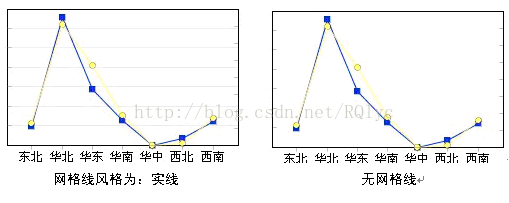

1.12 网格线风格

网格线风格指统计图上的刻度线风格，可以选择不出现。

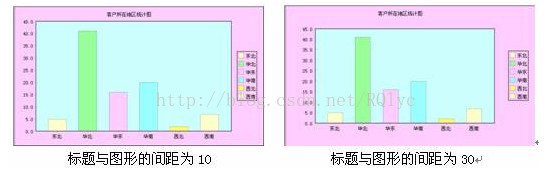

1.13 标题与图形的间距

图形区与标题之间的距离。

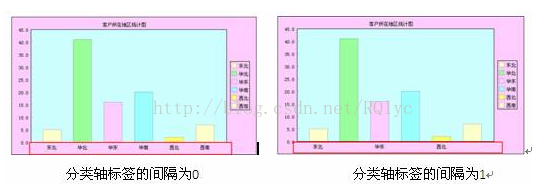

1.14 分类轴标签间隔

分类轴各标签之间的间隔。

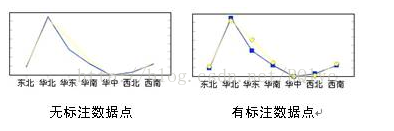

1.15 标注数据点

折线图中用于标注数据位置的方框和圆点，该属性只在统计图类型为折线图时有效。设置了该属性，相对于每个分类标签，折线上都有一个标注点。

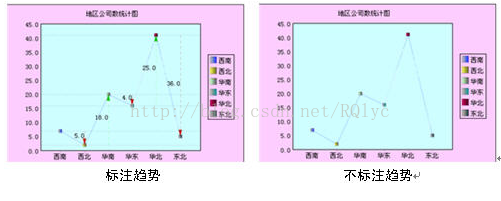

1.16 标注趋势

是否在折线图中标注前后数据位置变化的趋势。

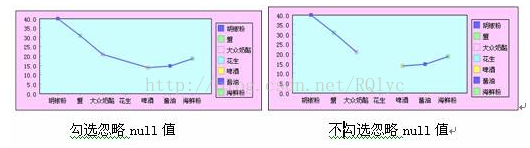

1.17 忽略Null值

值为空的记录是否包含在统计图中。

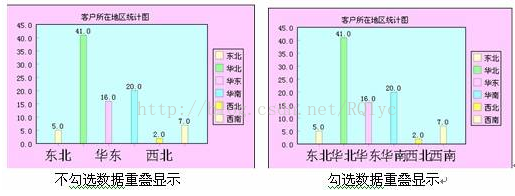

1.18 数据值重叠显示

相邻数值或标签重叠时是否显示后一数值和标签。

1.19 饼图分离显示

设置是否将饼图中的一扇分离出来显示

1.20 颜色渐变

图形是否需要颜色渐变。

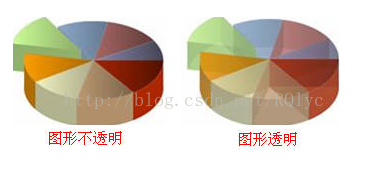

1.21图形透明

图形是否需要透明的效果，此选项主要针对三维的图形。

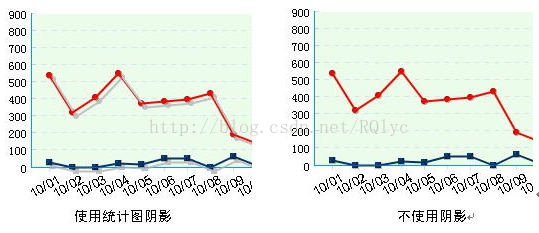

1.22 阴影

是否为统计图标注阴影。

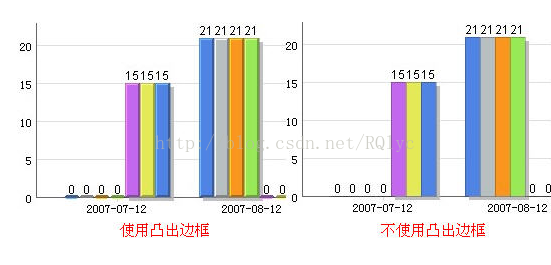

1.23 突出边框

在柱形图等图中，凸出统计图的边框。

1.24 警戒线

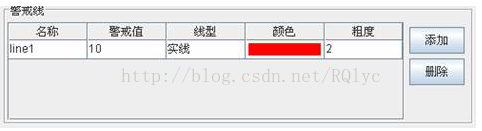

对于柱形图和线形图，允许设置警戒线，当统计值等于或大于警戒值时，统计图上会以定义的颜色和线形标识出警戒线。点击警戒线组框中的【添加】按钮,可以添加警戒线,可以设置警戒线的名称、警戒值、线型、警戒线的颜色，粗度等属性。例如我们定义了一条警戒线，当统计数超过10 时就用红色的线标识出来。

预览效果如下：

2，显示外观

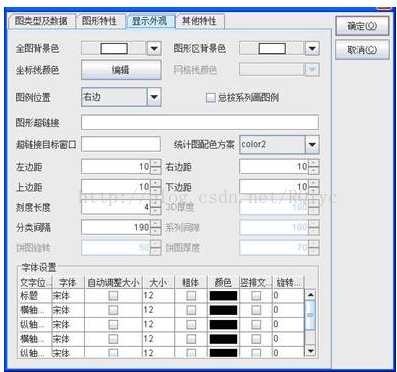

把统计图属性定义界面切换到“显示外观”标签页，如下图所示：

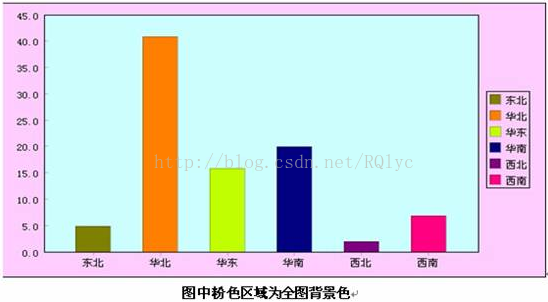

2.1 全图背景色

设置全图区的背景色。

2.2 图形区背景色

设置图形区的背景色。

2.3 坐标线颜色

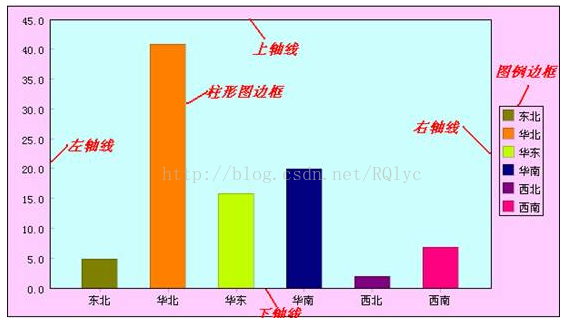

设置统计图轴线，图例边框，柱形图边框，饼图引出线的颜色。

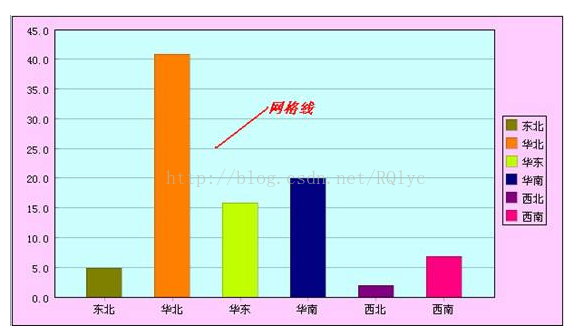

2.4 网格线颜色

设置网格线的颜色。只有选择了有网格线时才能设置该网格线的颜色。

● 在excel里仅仅支持256色，而润乾支持任意的颜色，因此某些颜色导出excel时可能会没有对应色，此时系统会找个最接近的颜色来代替。

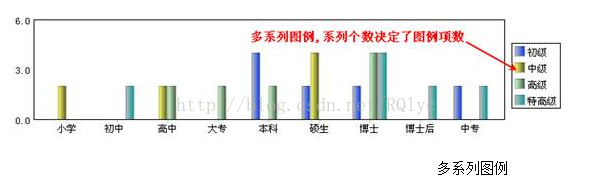

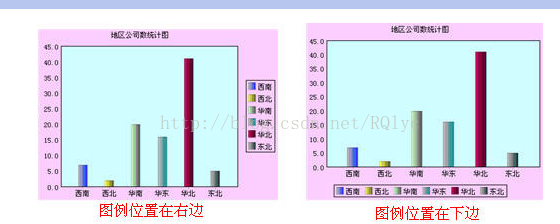

2.5 图例位置
