一、纠错码的主要结构特征


纠错码的纠错能力是由构造码字的数学结构决定的,其基本结构特征有:

1.1 汉明重量 (Hamming weight)

汉明重量就是一段码字里,非零码元的个数,对于二元的数字传输系统来讲,由于码元只有0或1的取值,所以码字里面1的个数就是汉明重量。比如10101011的汉明总量就是5。

1.2 汉明距离 (Hamming distance)

汉明距离就是两段码字之间不同的码元个数。比如101110和001100之间,可以清楚地看到两段码字的第1,5位是不同的,所以他们之间的汉明距离就是2。汉明距离还可以这么理解,就是两段码字进行异或之后得到的码字的汉明重量(有大用,读者体会一下)。

1.3 最小码距 (Minimum Code Distance)

最小码距是这么来的。对于一族码字 C(n,k), 里面不同码字两两之间都有汉明距离对吧,那么那么多的汉明距离中,最小的那个就是最小码距,记为 d_{min}, 这个参数非常重要。打个比方吧,下面是一个 C(6,3) 的线性分组码:

MESSAGE

CODE VECTOR

Weight

000

000000

0

001

110001

3

010

101010

3

011

011011

4

100

011100

3

101

101101

4

110

110110

4

111

000111

3

你可以进行多次计算两两之间的Hamming Distance,你会发现最小码距就是3,但是我们都知道,两两计算汉明距离也太慢了,有没有简单方法?

答案是有,就和 “汉明距离还可以这么理解,就是两段码字进行异或之后得到的码字的汉明重量。”这句话密不可分,由于线性分组码的性质,任意两段码字相异或在之后得到的码字任然在这一族码字中。所以看最小码距就简化到看汉明重量,所以一看就看到这一族码字中最小码距是3(非零)。

1.4 汉明球 (Hamming Sphere)

这是一个抽象概念,我们到下面会使用,到时候自然就明白了。

二、纠错码的检错与纠错能力


一族纠错码的检错与纠错能力都可从其 最小码距 中计算出来

2.1 检错能力

一族码字的检错能力由下面公式计算而得:

t_d=d_{min}-1

原理:

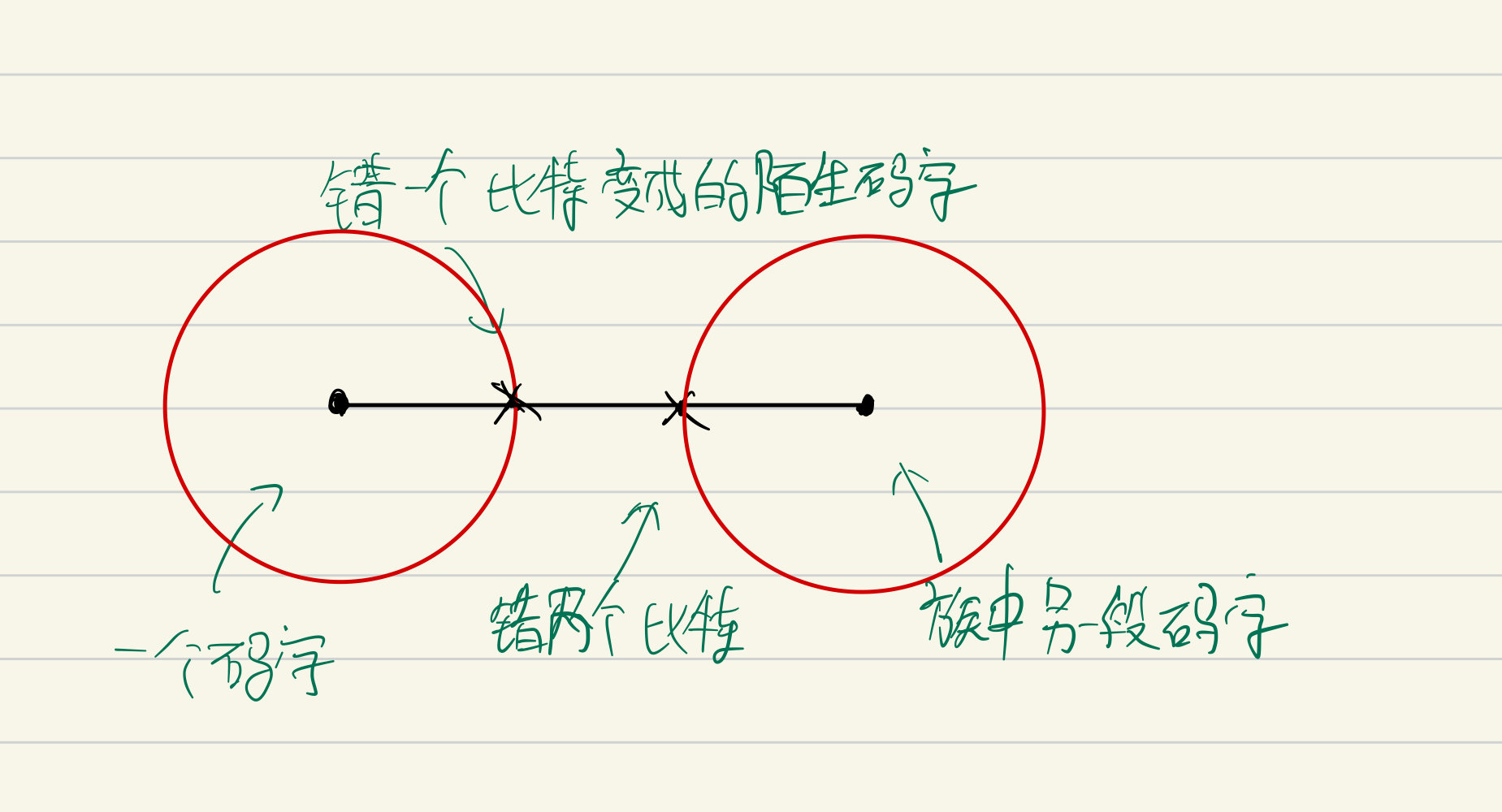

假设最小码距是3,我们是不是说过,最小码距是众多汉明距离中最小的那个。所以对于一族码字中的其中一段码字,它和其他码字之间不同的比特数最少是3,也就是说,这个码字要至少错3个比特才能变成另一段码字,而变成另一段码字之后,译码器当然就把它翻译成另一个码字去了,也即错三个比特就超出译码器检错范围了。但是假如只错了一个或者两个比特呢?它就会变成一个对于译码器而言非常陌生的一段码字,这时候译码器就知道错了。画成图就是这样:

 这个红圈你就可以理解为汉明球。可以清晰看到检错能力就是:t_d=d_{min}-1

2.2 纠错能力

一族码字的纠错能力由下面公式计算得到:(这不是方括号,是向下取整)

t_c=\left \lfloor \frac{d_{min}-1}{2} \right \rfloor

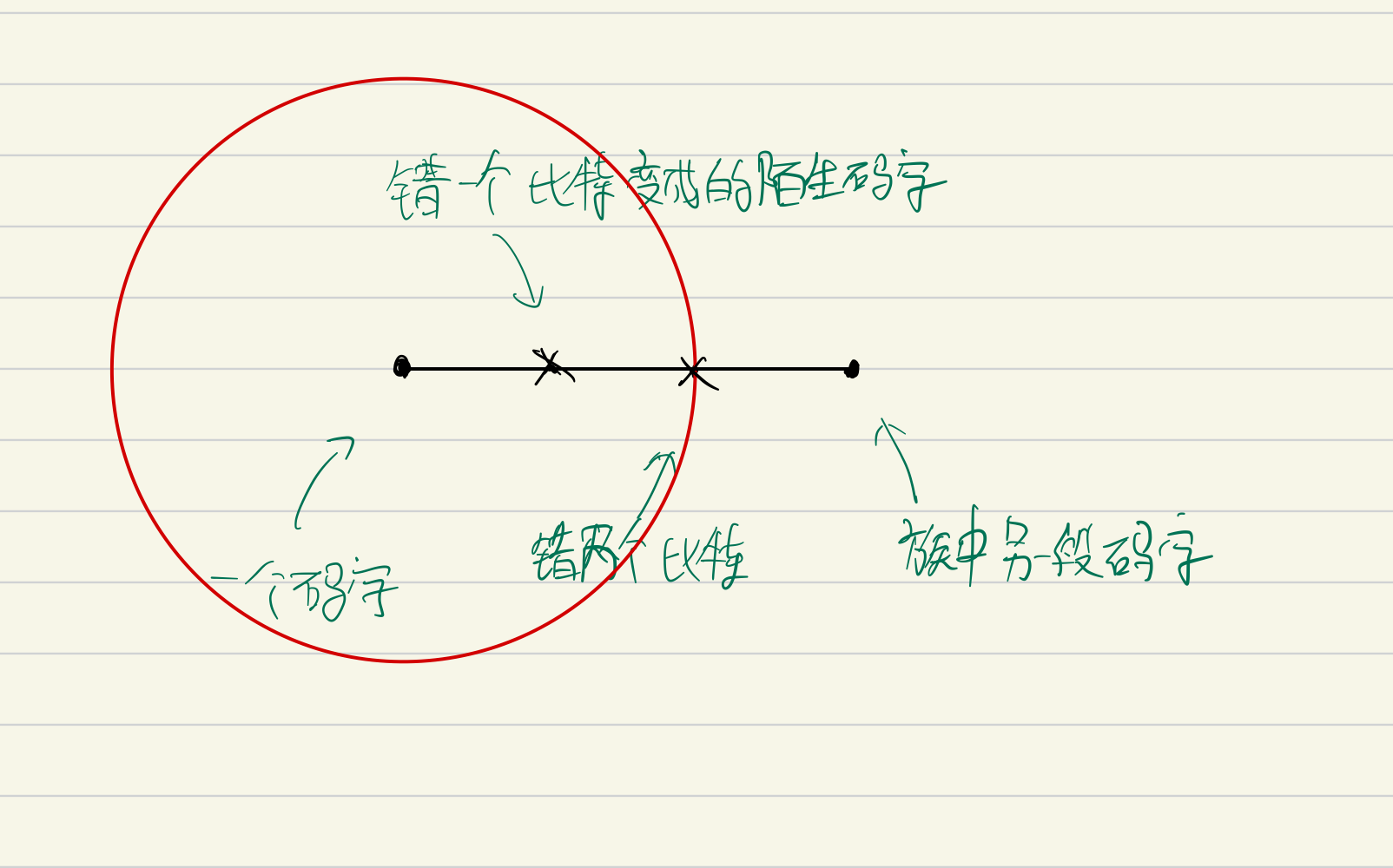

 仍然取最小码距为3,假如我们译码的时候按照最大似然译码准则(简单理解就是就近原则),比如一族中的一个码字错了一个比特,由于它距离变成另一个码字还有两个比特,所以我们会将其译为和它距离最近的那个码字(即能正确译码),但假如码字错了两个比特,它距离变成另一个码字只有一比特了,这时候出错的码字距离另一个码字更近,按就近原则就译为另一个码字了,这就出错了。可视化表示如下:

三、差错控制的方式


通信中的差错控制方式有三大类

3.1 FEC(Forward Error Correction)前向纠错

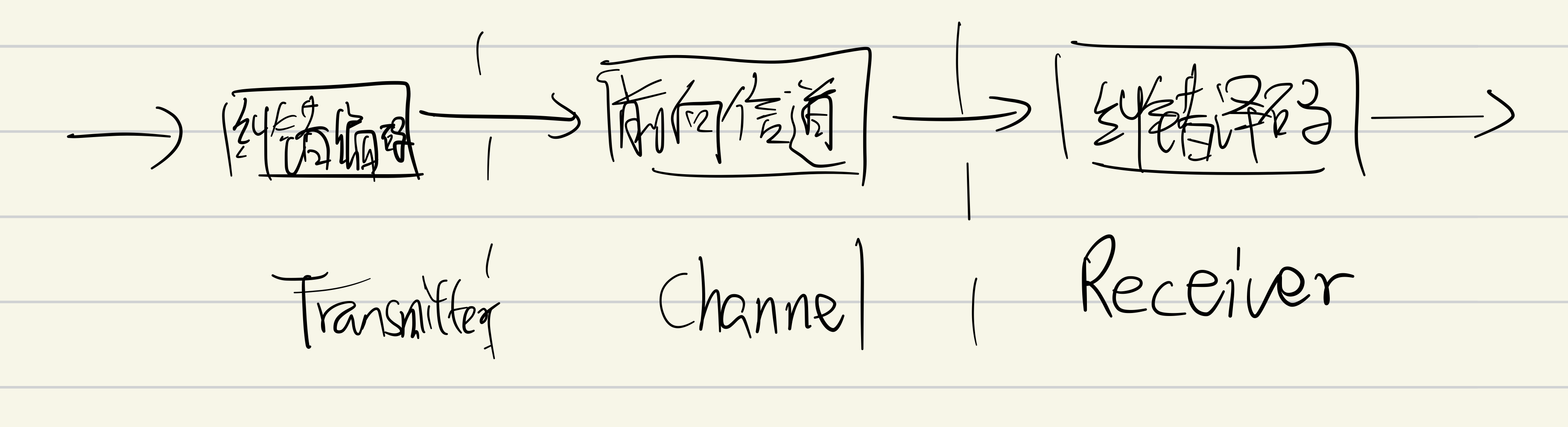

其系统图:

 正如系统图表示的一样,FEC的差错控制方式就是在接收端进行纠错,是单向的,不涉及重传。通常卷积码,RM码和Turbo码的系统会进行FEC的差错控制。在数字电视传播中LDPC码也成为了FEC的必备手段。

3.2 ARQ (Automatic Repeat Request) 自动请求重传

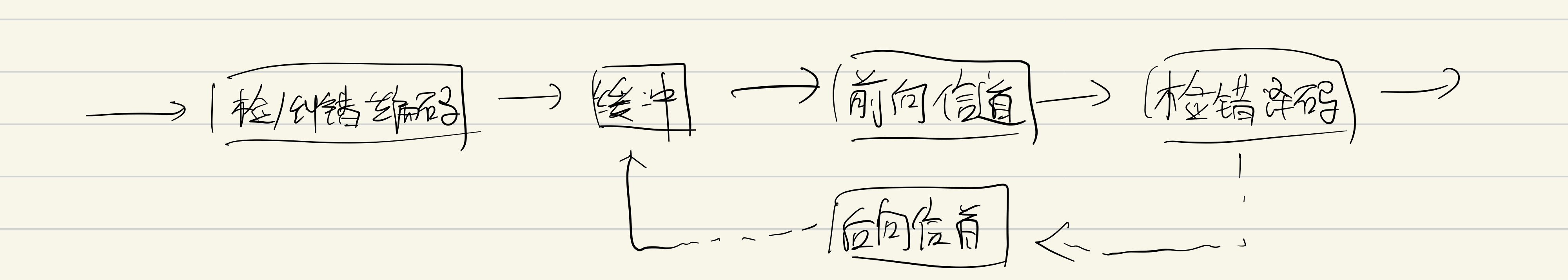

其系统图:



 可以看到,在ARQ中,有前向和后向的信道,也就是说,ARQ差错控制方式涉及重传的协议,比如接收端检查到错误,向发送端发信息说错了,然后发送端重传。而这诞生了三种协议:

3.2.1 Stop & Wait (SW,停等)

发送端每发送一帧之后停下等待接收方的确认返回。

3.2.2 Go Back N (GB-N,回退N步)

发送端不向SW协议一样等待确认信号,而是一直发,但是收到错误信息之后,从那个发生错误的帧开始及其之后的全部帧重传。

3.2.3 Selective Repeat (SR,选择重传)

发送端不等待确认信号,若收到错误信息,则只重传错误的帧

3.2.4 Hybrid ARQ(HARQ,混合ARQ)

混合ARQ是对传统ARQ的所做的重要改进。

通常CRC校验码检测会出现在ARQ系统中。

3.3 IRQ(Information Repeat Request)信息重传

IRQ是不用纠错码或检错码的差错控制方式,在IRQ中,发送端对接收端反馈回传的数据进行比较,判断有无传输差错。通常这种只会在非常低出错率的信道中使用,现在可能也没啥地方会用这个了。
