环境

• 电脑环境-windows11
• Quartus版本20.1
• HLS版本18.1.1.64
• VS2010
• VS Code版本1.65.2

1.初始化

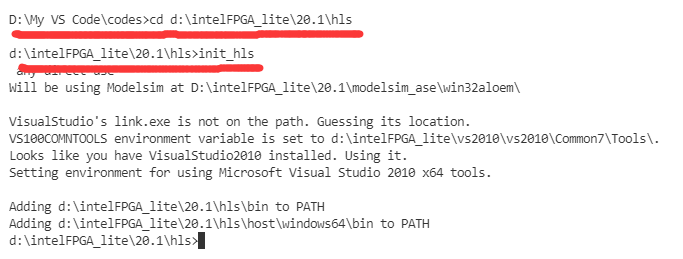

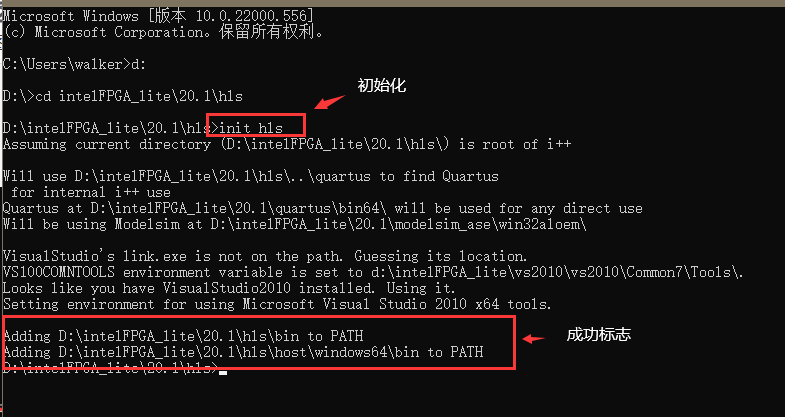

命令提示符下进入hls，输入init_hls初始化

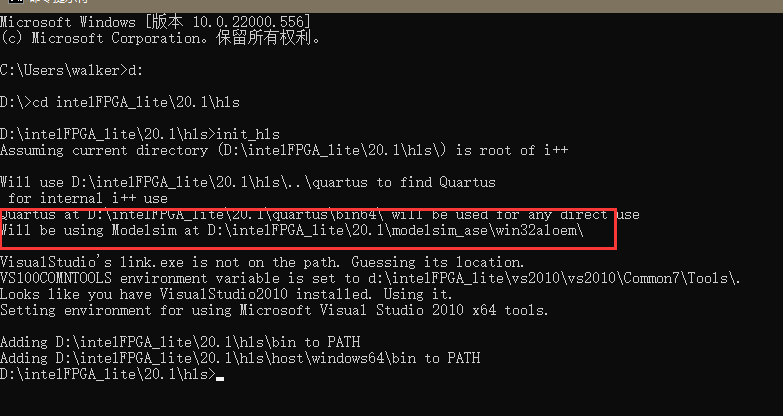

可能出现的问题：找不到modelsim_ase

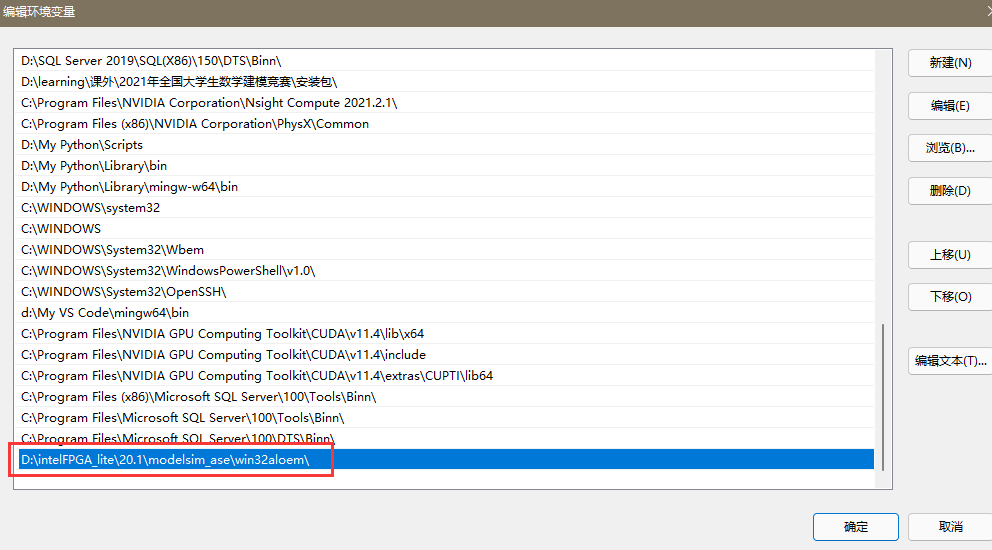

解决方法：添加相应的modelsim_ase路径至系统变量

2.编译与测试

运行examples\counters目录下批处理文件build.bat

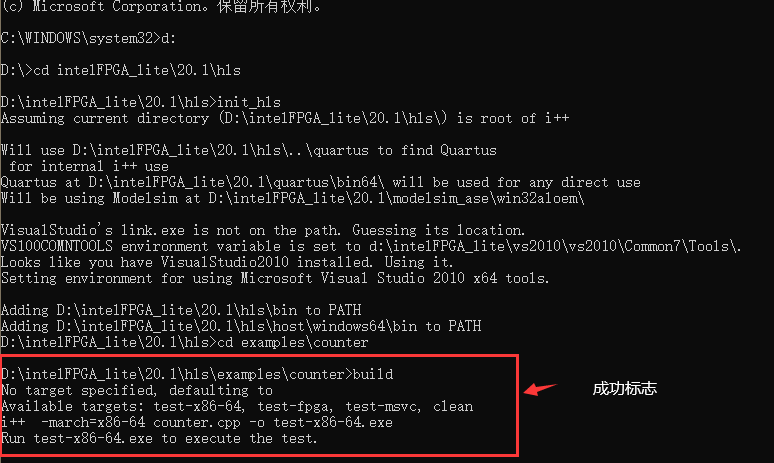

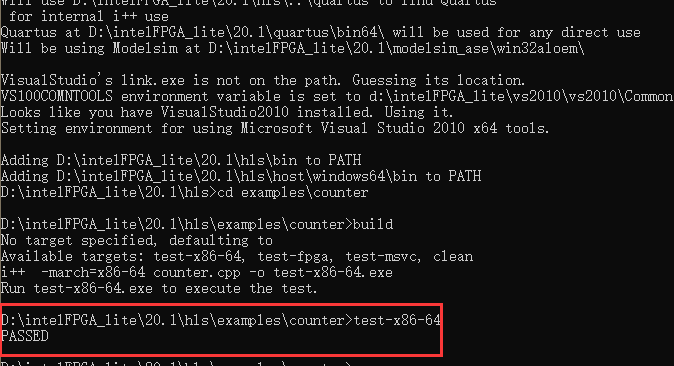

编译成功后会生成test-x86-64.exe文件，运行该exe文件，输出PASSED即为成功。

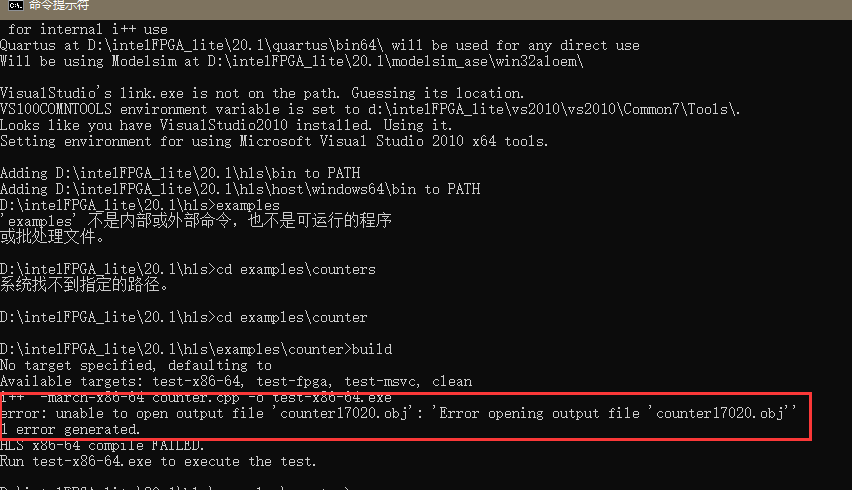

可能会出现的问题：权限不够（我猜的。。）（.obj文件编译时的中间目标文件）

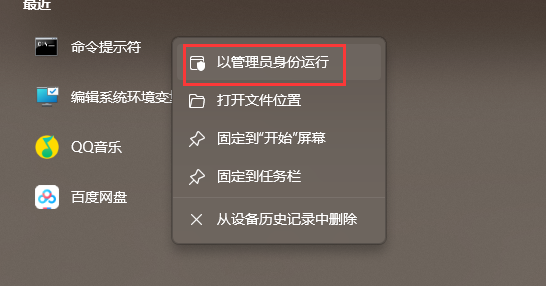

可解决的方法：以管理员身份运行命令提示符，然后重新初始化HLS并运行build文件

3.HLS开发实例

1）在VS Code上编写函数实现两个数的加法，命名为test.c，并运行得到结果

//#include<stdlib.h>
//#include "hls/hls.h"
#include<stdio.h>

int adder(int a, int b){
    return a+b;
}
int main(int argc, char * argv []){
    int res = adder(4,8);
    printf("%d", res);
    return 0;
}

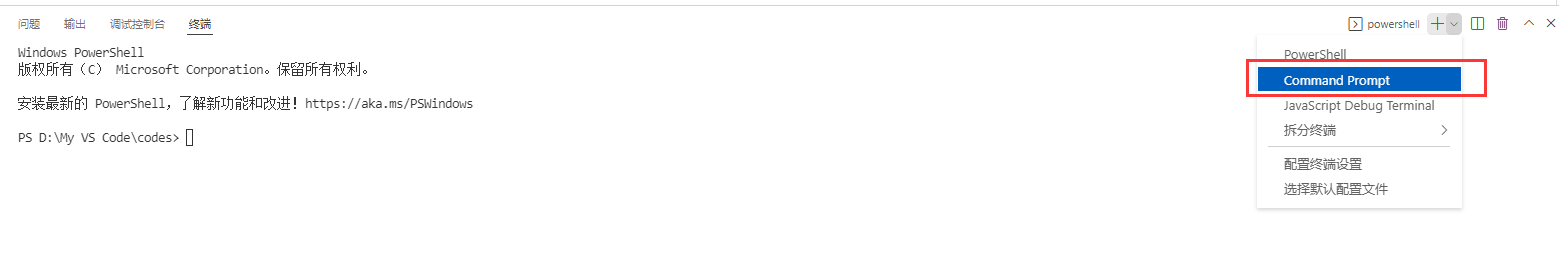

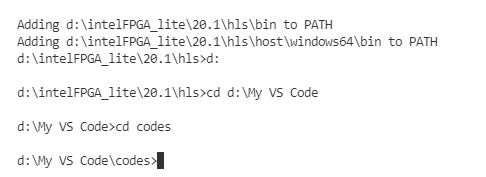

可得到结果12，然后在VS终端中打开prompt，进入hls目录初始化，然后返回VS Code的工程路径

2）生成硬件代码

将改行代码注释消除

#include "hls/hls.h"

然后

方法1

我是用的FPGA器件时CycloneV系列，输入编译指令

i++ -o test test.c --component adder --march=CycloneV

• test.c是工程文件
• –component指明要被编译成FPGA硬件模块的代码或者IP核的函数，这里指定要编译adder函数
• -march表示使用的FPGA系列

方法2

也可以直接在源代码中用component声明要编译的函数，如：

component int adder(int a, int b){
    return a+b;
}

编译指令更改为

i++ -o test test.c -march=CycloneV

问题

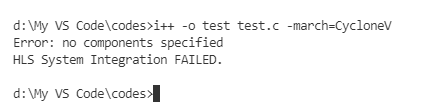

可能出现的问题：被编译的函数未被明确指定

可解决的方法：上面给出来了两种生成硬件代码的方式，换一个试试，再者注意代码是否正确
最终会生成这样的文件夹（叙述应该有误，意思达到即可）

3）代码优化

reports文件是生成的硬件代码性能和资源评估报告，后续算法/代码优化以及性能优化所需要采取的策略均基于此。

也可打开Modelsim查看仿真过程中生成的仿真波形，查看波形，在i++编译时加-ghdl标签。指令为：

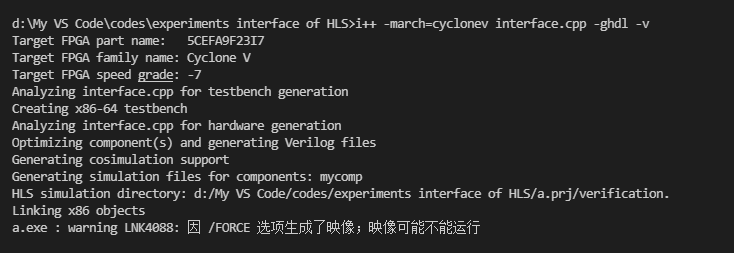

i++ -march=cyclonev test.c -ghdl//加-v可以显示编译过程
//i++ -march=cyclonev test.c -ghdl -v

结果可能会有一条警告信息，但只要没报错就没问题，我这里使用的时另外一个interface.cpp文件，效果一样。

可能出现的问题就是未指定component对象而产生的错误。

完成编译后，在Verification目录下生成vsim.wlf文件，可在cmd中通过指令打开Modlesim查看波形。

vsim interface.prj/Verification/vsim.wlf

出错，待修复中。。。
