利用vivado的ila核抓取读写信号（随时钟周期无变化）

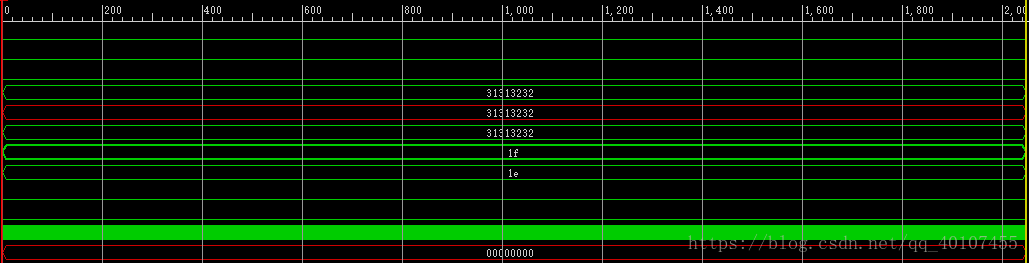

在zynq系列芯片或者其他fpga芯片开发时，使用vivado的ila核进行信号的抓取用于调试是非常方便的方式，例如抓取读取信号判断是否有误，笔者在利用vivado的ila核抓取读写信号遇到了如下问题——抓取的读写信号不随时钟信号发生改变，如下如图所示：
这是经常抓取读写信号出现的小问题，原因是
读写信号是瞬时的，需要设置触发条件进行瞬时抓取。
读写信号是瞬时的，需要设置触发条件进行瞬时抓取。

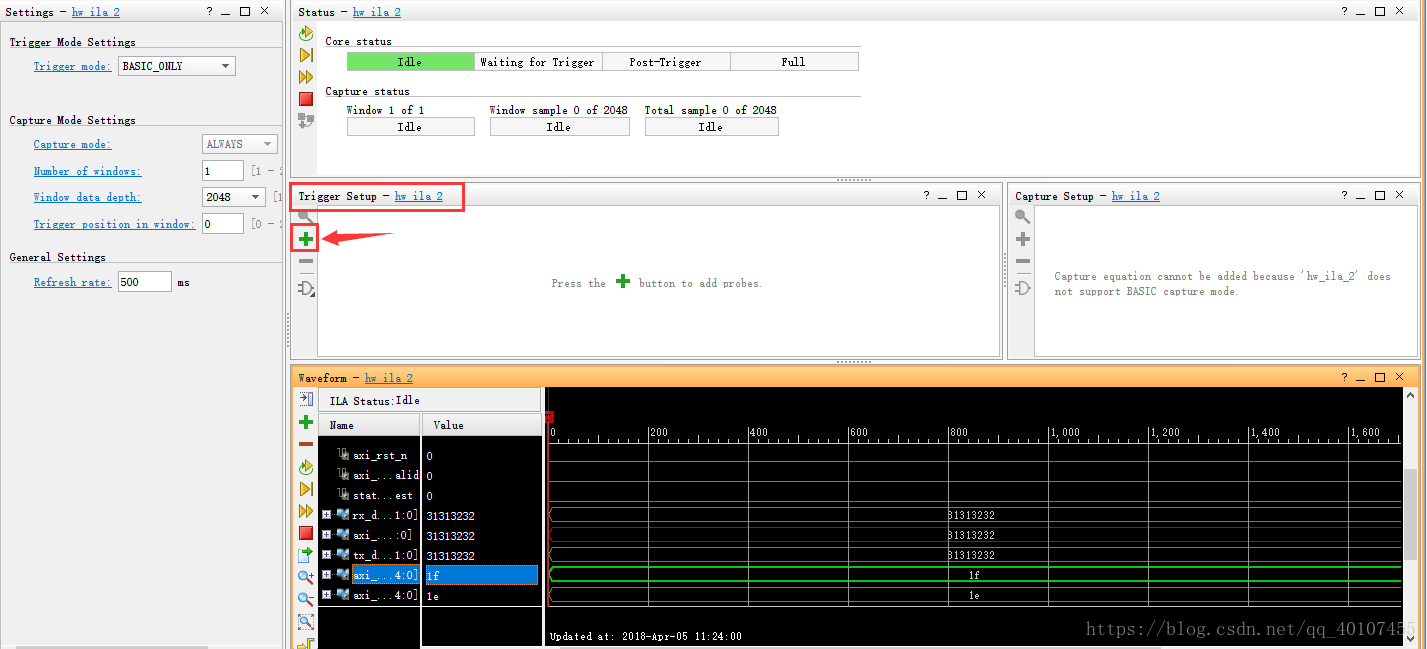

设置步骤如下：

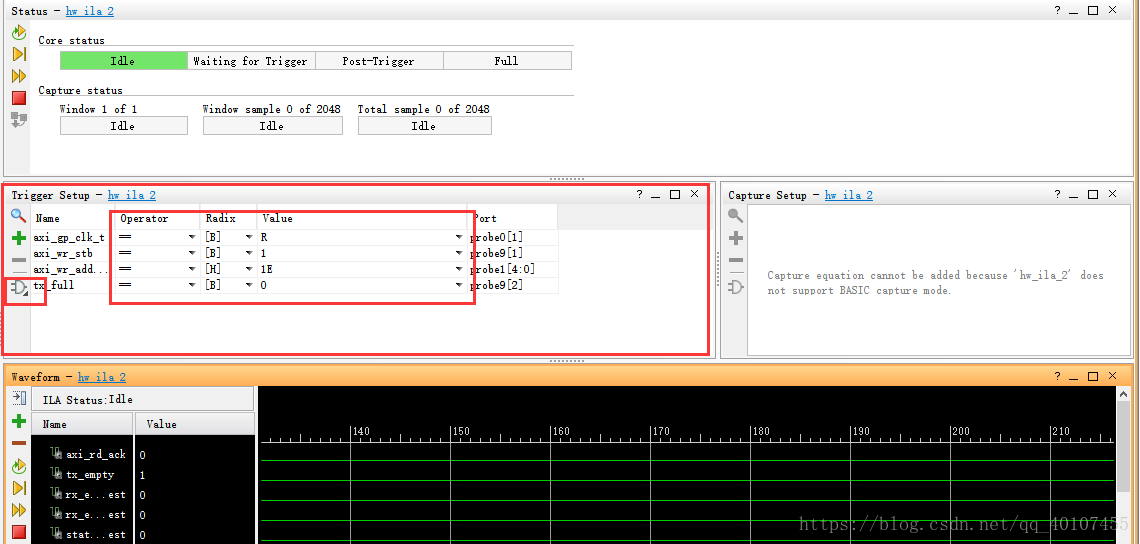

设置触发条件如下图红色方框，
特别注重设置触发条件，不然会调试状态（ilde）一直在waiting...或者抓取信号不对...等等
特别注重设置触发条件，不然会调试状态（ilde）一直在waiting...或者抓取信号不对...等等

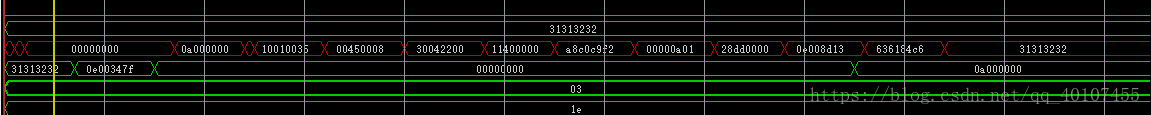

然后运行的结果图如下：
这个时候抓取的读写信号就随时钟信号发生改变了...
继续码代码....一直在学习路上.....
