并联直流、交流电压源的等效电路

1、直流电压并联等效

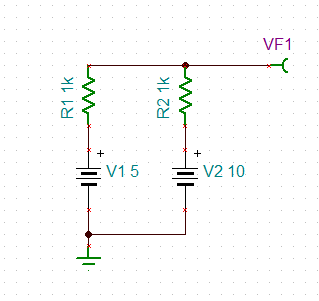

例如下图，如何计算两个直流电压源的端口等效电路？

计算步骤如下：

一、V1向外面提供的电流是5ma;V2向外面提供的电流是10ma;总电流是15ma

二、计算从端口看进去的等效阻抗，为500R（1k//1k）（在计算等效阻抗时，电压源短路、电流源断路，电路课本中有讲到）

三、计算等效电压

用总等效电流乘以等效阻抗就是等效电压，即15ma*500=7500mV=7.5V

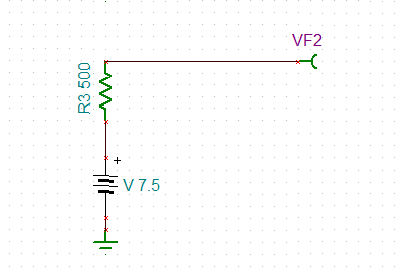

四、等效电路如下图：

2、交流电压等效

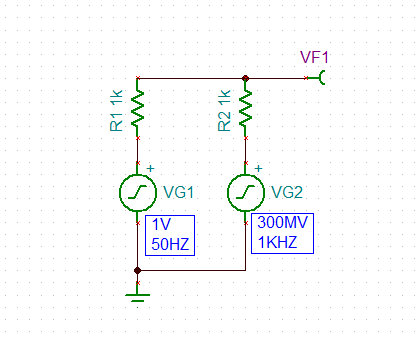

如图所示，VG1是1V 50HZ的电压源，VG2是300mv 1kHZ的电压源（通常高频看成噪声），那么它们的端口等效电压怎么分析呢？

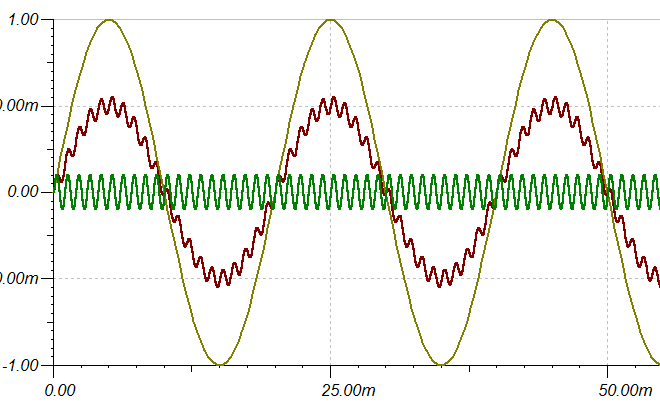

其实，交流电压并联等效电压的分析过程和直流是一模一样的，也是和上面的方法类似，这里不赘述了。以下是仿真波形：

图中，中间波形是叠加后的波形。
