将arduino代码烧录进esp8266-01s方法（安信可一键配网代码）

大大源码 • 2023年4月16日 pm8:31 • 其他

** 当和Arduino IDE一起使用时，ESP8266就变成了另外一个 Arduino 板，在这种情况下带有串行 UART，但不具备 USB功能。因此，为与板建立连接，用户必须要有串行USB模块。
材料清单：arduino ide 1.6.5（别的版本没试）
USB-TTL
esp8266-1s
arduino uno**
一句话说明白：就是用arduino1.6.5将代码通过USB-TTL烧录到ESP8266中

第一部分：烧录

一、工具分布
1、arduino uno单独接电脑（我的电脑端口COM3）；
2、USB-TTL接esp8266-1s单独接电脑（我的电脑端口COM4）；
二、esp8266-1s与USB-TTL接线（烧录模式）
在这里插入图片描述
三、烧录过程详解

第一步：在电脑上下载Arduino ide。并安装好ide。我用的是1.6.5版本的IDE。
第二步：点击ide中的“文件”—”首选项“（下图红框）。
在这里插入图片描述
第三步：填写网址：http://arduino.esp8266.com/stable/package_esp8266com_index.json
第四步：点击ide中的“工具”—“板”—“boards manager…”

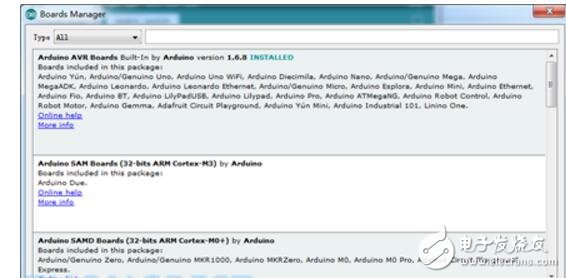

第五步：出现下图界面，随后在此界面中，搜索“esp8266”

第六步：在右下角选择最新版本“2.3.0”，并点击”install”进行安装完成。

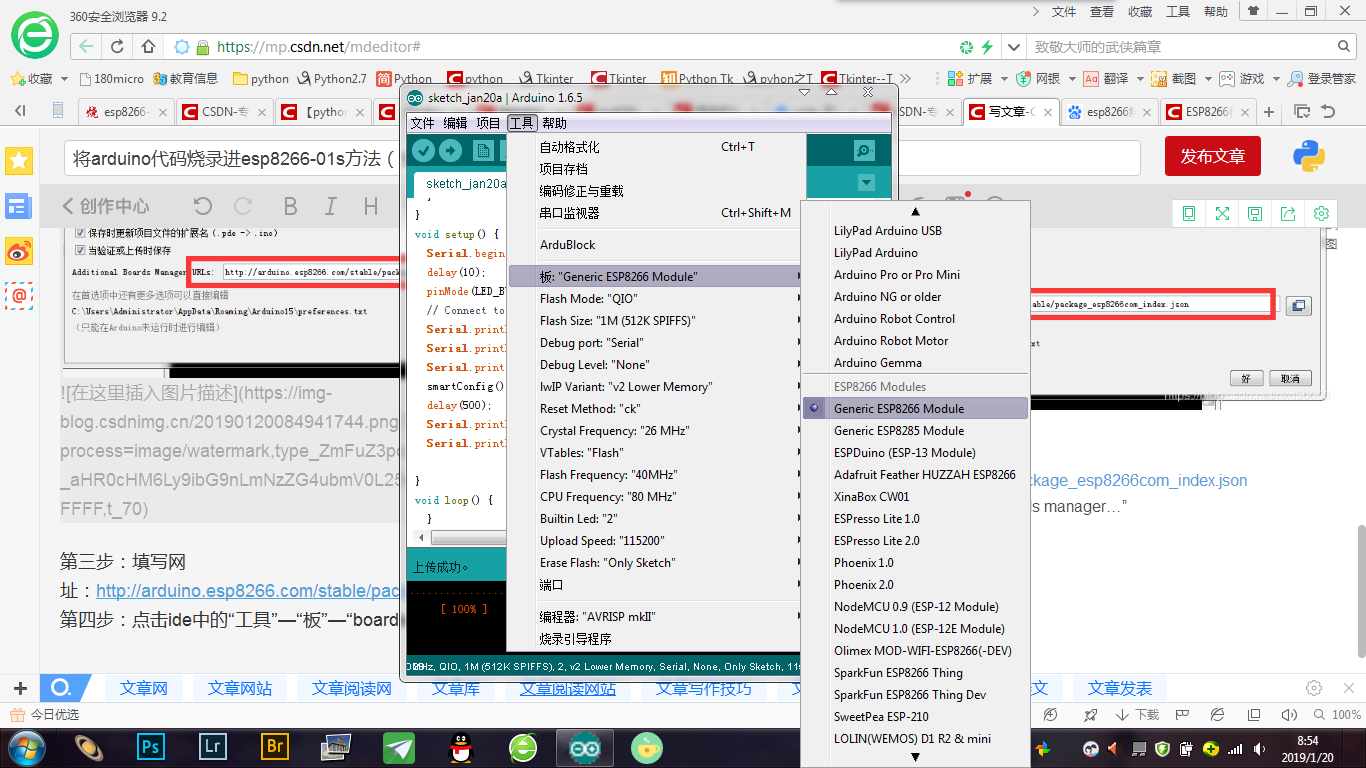

第七步：点击”工具“—”板“—”Generic ESP8266 Module
在这里插入图片描述
第八步：将ESP8266与USB-TTL按照下面的接线图进行连接。（见上边第二条）

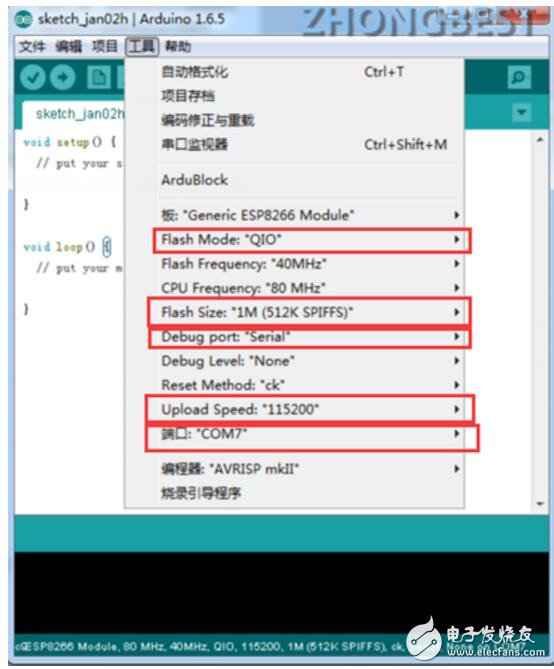

第九步：将连接好ESP8266的USB-TTL插在电脑上，对ide进行如下设置：

在这里插入图片描述
第十步：你可以通过arduino IDE1.6.5直接上传程序了，这个时候注意选择端口号是ESP8266的，我的电脑是COM4。
自动配网程序如下：

#include <ESP8266WiFi.h>
void smartConfig()
{
  WiFi.mode(WIFI_STA);
  Serial.println("\r\nWait for Smartconfig...");
  WiFi.beginSmartConfig();
  while (1)
  {
    Serial.print(".");
    digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
    delay(1000);                       // wait for a second
    digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
    delay(1000);                       // wait for a second
    if (WiFi.smartConfigDone())
    {
      Serial.println("SmartConfig Success");
      Serial.printf("SSID:%s\r\n", WiFi.SSID().c_str());
      Serial.printf("PSW:%s\r\n", WiFi.psk().c_str());
      break;
    }
  }
}
void setup() {
  Serial.begin(115200);
  delay(10);
  pinMode(LED_BUILTIN, OUTPUT);
  // Connect to WiFi network
  Serial.println();
  Serial.println();
  Serial.print("Connecting to ");
  smartConfig();
  delay(500);
  Serial.println("");
  Serial.println("WiFi connected");

}
void loop() {
  }

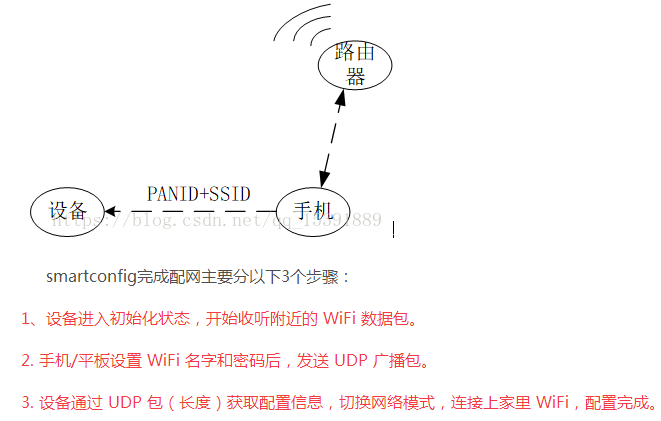

顺便搜了下自动配网的原理：
在这里插入图片描述

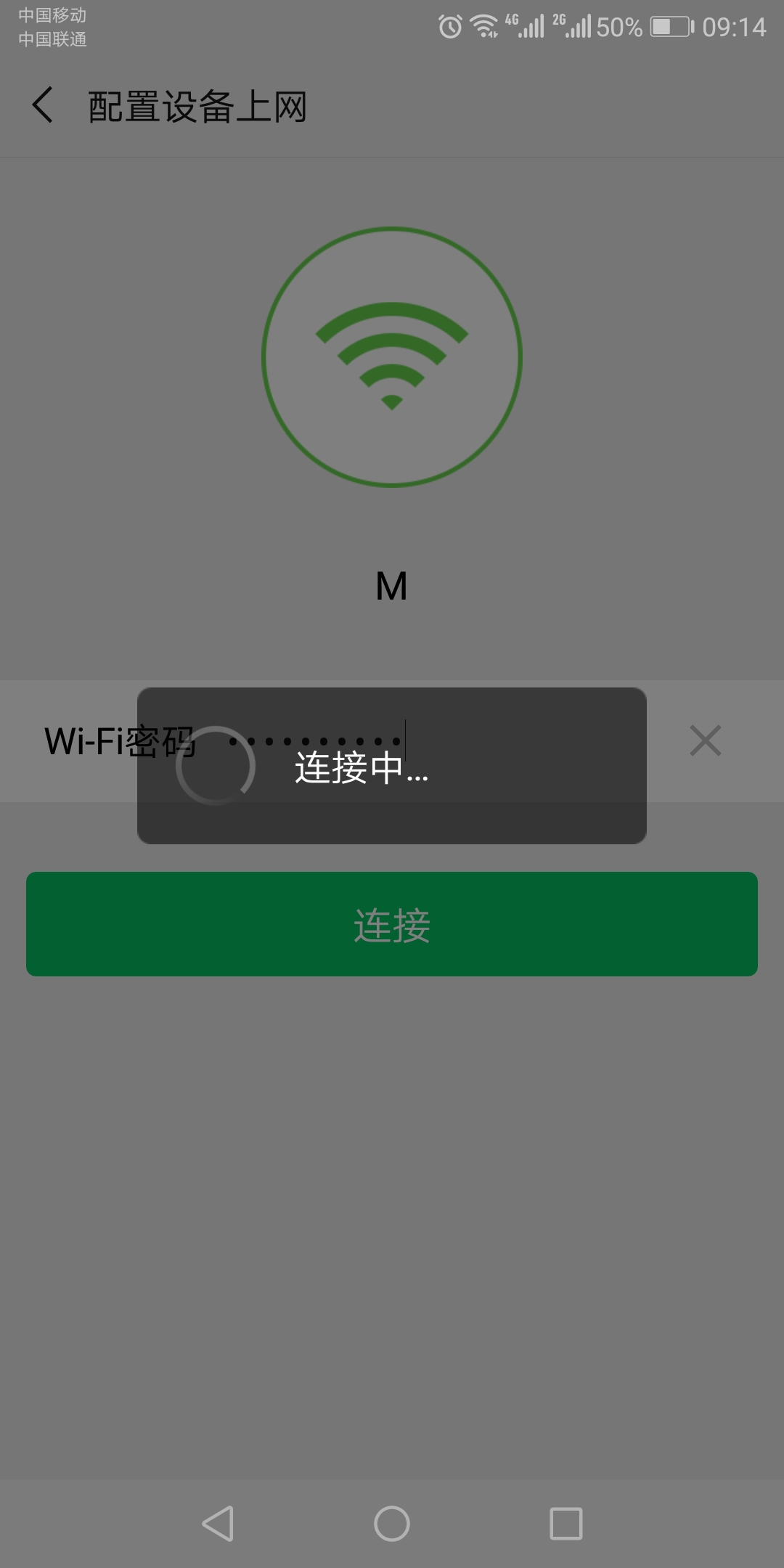

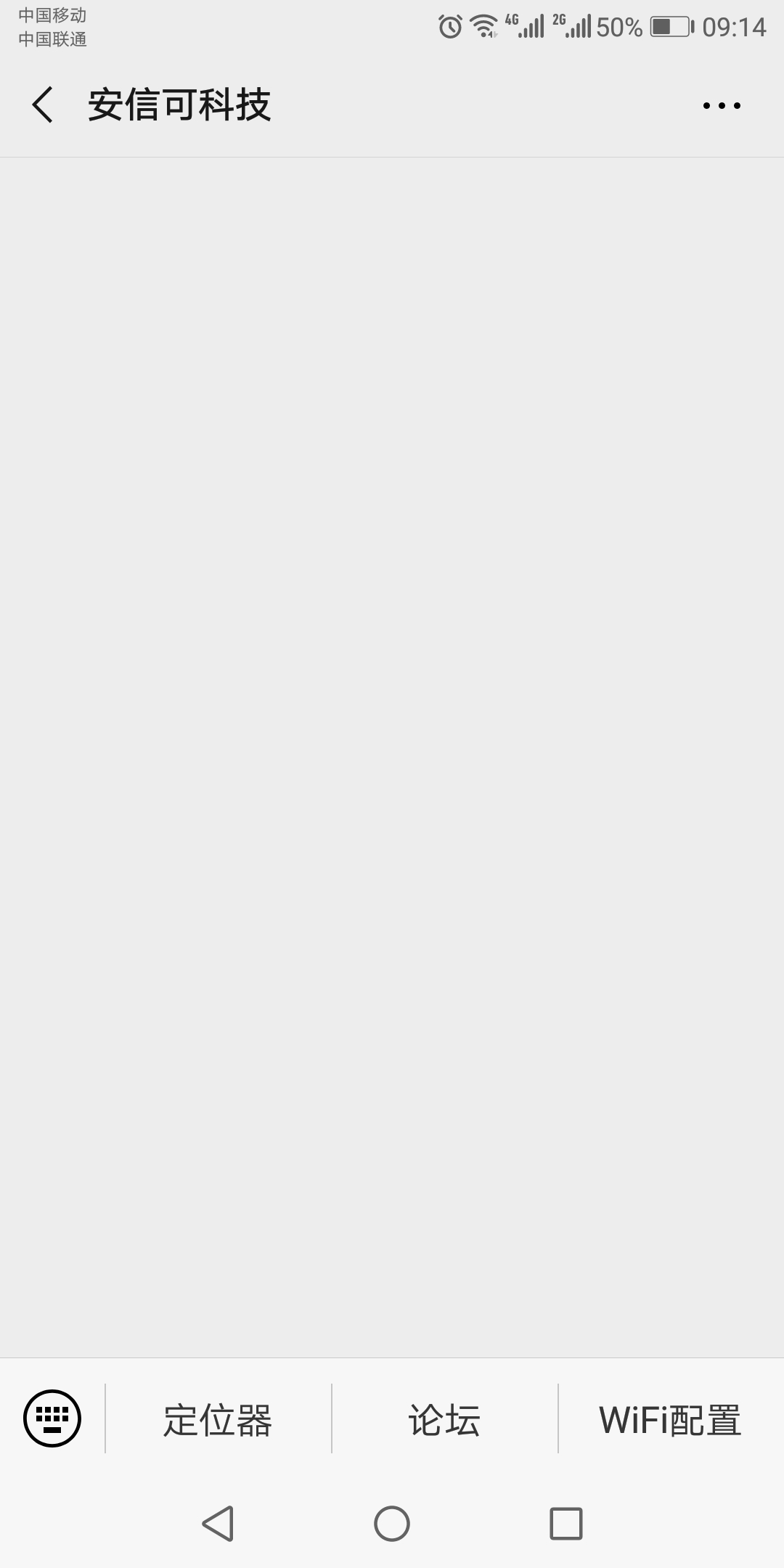

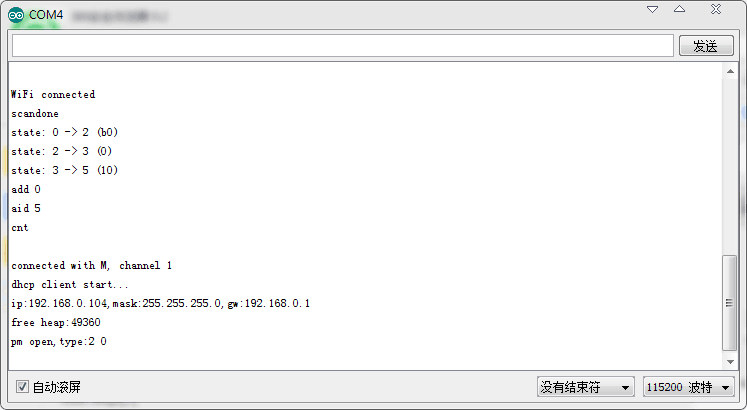

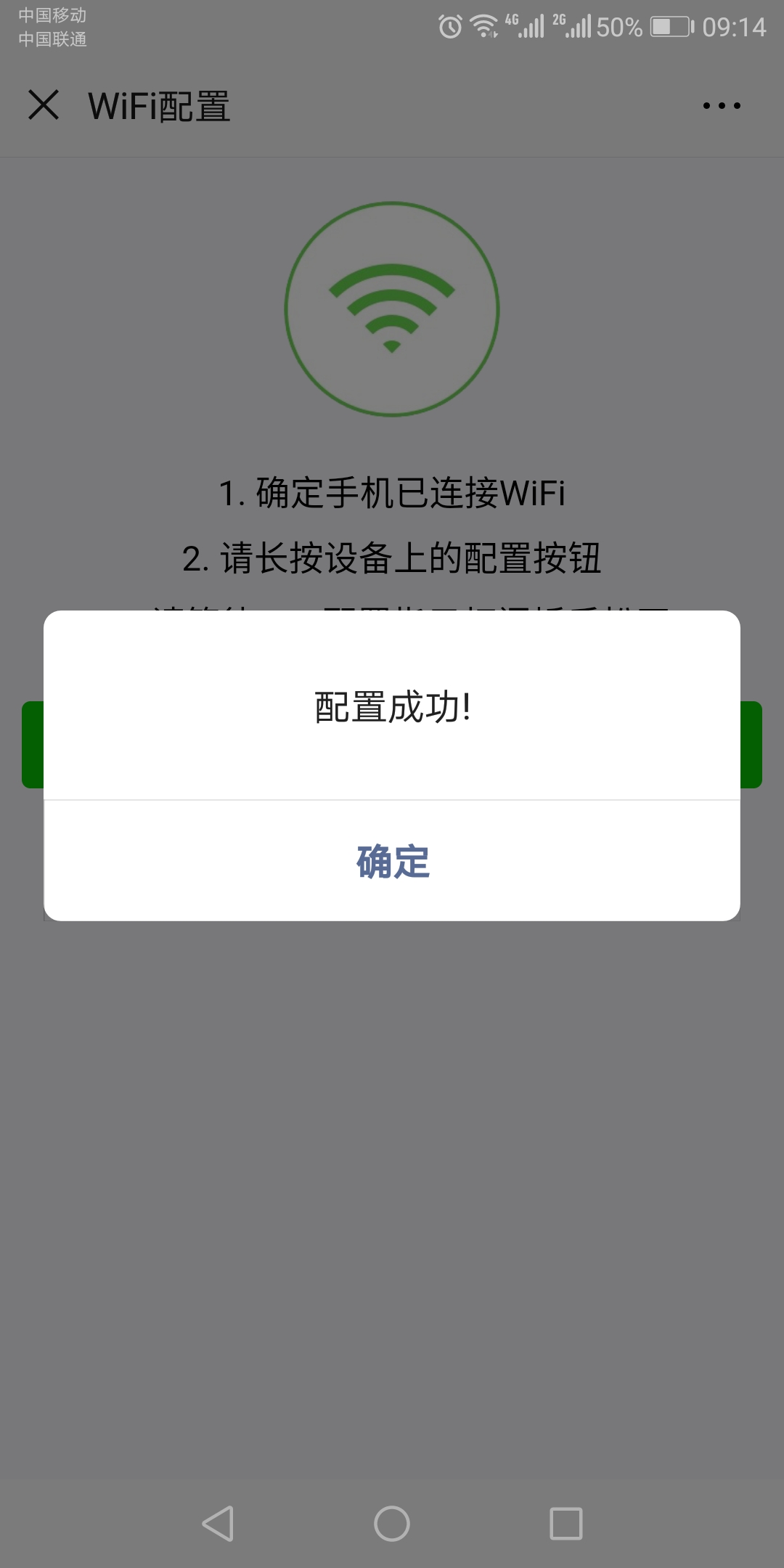

下面是上传时候的图：
