尚好房：服务拆分

一、业务介绍

1、项目模块划分

根据前面的介绍，目前我们的系统规划了3个dubbo服务提供者模块：权限服务、房源服务与会员服务，及2个服务消费者模块：尚好房管理平台（web-admin）与网站前端（web-front）

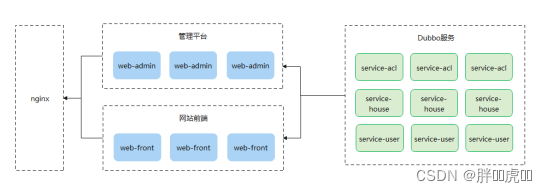

2、服务调用关系

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-JKmBjFpK-1661870386677)(images/01/img_001.png)]

3、项目拆分说明

当前我们项目为单体的SSM项目，目前开发了权限管理的用户管理与角色管理，接着要开发房源管理的数据字典、小区管理与房源管理，权限管理与房源管理属于两不同的dubbo服务，当前我们就来把单体架构拆分为dubbo通信的分布式架构，拆分步骤：

1、shf-parent模块管理dubbo相关的依赖

2、common-util模块引入依赖

3、提取api接口模块：service-api

4、分解web-admin模块：

web-admin作为服务消费者，只负责dubbo消费端

service及dao层作为服务提供者，通过dubbo发布服务

二、服务拆分

1、shf-parent模块添加dubbo依赖管理

在shf-parent模块pom.xml新增依赖(第一天搭建环境的时候已经添加，不用重复添加)

版本锁定

<dubbo.version>2.6.0</dubbo.version>
<zookeeper.version>3.4.7</zookeeper.version>
<junit.version>4.12</junit.version>
<zkclient.version>0.1</zkclient.version>

管理依赖

<!-- dubbo相关 -->
<dependency>
    <groupId>com.alibaba</groupId>
    <artifactId>dubbo</artifactId>
    <version>${dubbo.version}</version>
</dependency>
<dependency>
    <groupId>org.apache.zookeeper</groupId>
    <artifactId>zookeeper</artifactId>
    <version>${zookeeper.version}</version>
</dependency>
<dependency>
    <groupId>com.github.sgroschupf</groupId>
    <artifactId>zkclient</artifactId>
    <version>${zkclient.version}</version>
</dependency>
<dependency>
    <groupId>javassist</groupId>
    <artifactId>javassist</artifactId>
    <version>3.12.1.GA</version>
</dependency>
<dependency>
    <groupId>commons-codec</groupId>
    <artifactId>commons-codec</artifactId>
    <version>1.10</version>
</dependency>

2、common-util模块引入依赖

在common-util模块pom.xml引入依赖(第一天搭建环境的时候已经添加，不用重复添加)

<!-- dubbo相关 -->
<dependency>
 <groupId>com.alibaba</groupId>
 <artifactId>dubbo</artifactId>
</dependency>
<dependency>
 <groupId>org.apache.zookeeper</groupId>
 <artifactId>zookeeper</artifactId>
</dependency>
<dependency>
 <groupId>com.github.sgroschupf</groupId>
 <artifactId>zkclient</artifactId>
</dependency>
<dependency>
 <groupId>javassist</groupId>
 <artifactId>javassist</artifactId>
</dependency>
<dependency>
 <groupId>commons-codec</groupId>
 <artifactId>commons-codec</artifactId>
</dependency>

3、搭建service-api模块

用于存放所有业务层接口

3.1 创建工程

在shf-parent工程中创建子工程service-api

3.2 引入依赖

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>shf-parent</artifactId>
        <groupId>com.atguigu</groupId>
        <version>1.0</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>service-api</artifactId>
    <packaging>jar</packaging>

    <dependencies>
        <dependency>
            <groupId>com.atguigu</groupId>
            <artifactId>common-util</artifactId>
            <version>1.0</version>
        </dependency>
        <dependency>
            <groupId>com.atguigu</groupId>
            <artifactId>model</artifactId>
            <version>1.0</version>
        </dependency>
    </dependencies>
</project>

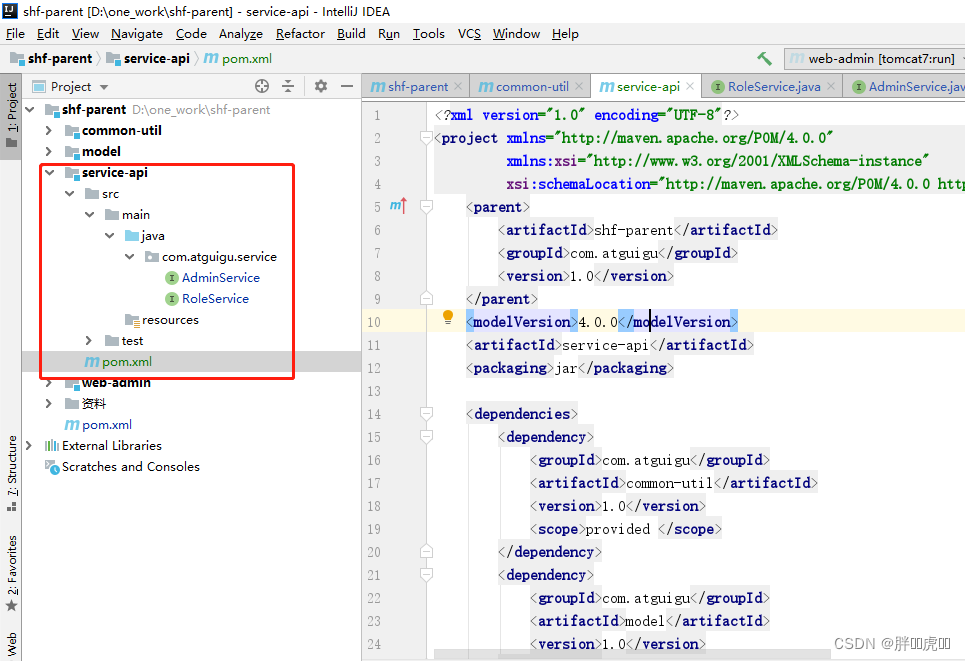

3.3 复制service接口

复制AdminService与RoleService到service-api模块的com.atguigu.service包中

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ZRKjU1Hp-1661870386682)(images/04/img_002.png)]

4、搭建服务提供者模块

4.1 搭建service父工程

在shf-parent工程中搭建子工程命名为service，这个工程作为所有服务提供者的父工程
删除service工程的src目录

修改service工程的pom.xml文件

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>shf-parent</artifactId>
        <groupId>com.atguigu</groupId>
        <version>1.0</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>service</artifactId>
    <packaging>pom</packaging>

    <dependencies>
        <dependency>
            <groupId>com.atguigu</groupId>
            <artifactId>service-api</artifactId>
            <version>1.0</version>
        </dependency>
    </dependencies>
</project>

4.2 搭建service-acl工程

4.2.1 创建工程

在service工程中创建子工程service-acl子工程，并且使用插件将其转成javaweb项目

4.2.2 修改pom.xml

<?xml version="1.0" encoding="UTF-8"?>

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>service</artifactId>
        <groupId>com.atguigu</groupId>
        <version>1.0</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>

    <artifactId>service-acl</artifactId>
    <packaging>war</packaging>

    <build>
        <plugins>
            <plugin>
                <groupId>org.eclipse.jetty</groupId>
                <artifactId>jetty-maven-plugin</artifactId>
                <version>9.4.15.v20190215</version>
                <configuration>
                    <!-- 如果检测到项目有更改则自动热部署，每隔n秒扫描一次。默认为0，即不扫描-->
                    <scanIntervalSeconds>2</scanIntervalSeconds>
                    <webAppConfig>
                        <!--指定web项目的根路径，默认为/ -->
                        <contextPath>/</contextPath>
                    </webAppConfig>
                    <httpConnector>
                        <!--端口号，默认 8080-->
                        <port>7001</port>
                    </httpConnector>
                </configuration>
            </plugin>
        </plugins>
    </build>
</project>

4.2.3 拷贝代码

拷贝web-admin工程中的业务层和持久层内容

创建相同的业务层和持久层包结构
拷贝AdminServiceImpl和RoleServiceImpl实现类到com.atguigu.service.impl包

替换业务层实现类上的@Service注解为Dubbo的Service注解

@Service(interfaceClass = AdminService.class)
@Transactional(propagation = Propagation.REQUIRED)
public class AdminServiceImpl extends BaseServiceImpl<Admin> implements AdminService {

@Service(interfaceClass = RoleService.class)
@Transactional(propagation = Propagation.REQUIRED)
public class RoleServiceImpl extends BaseServiceImpl<Role> implements RoleService{

拷贝持久层接口AdminMapper和RoleMapper到com.atguigu.mapper包中
拷贝mappers目录到resources目录中
拷贝日志配置文件和jdbc.properties文件到resources目录中
拷贝spring-persist.xml和spring-service.xml到resources/spring目录中

修改spring-service.xml配置文件

① 删除包扫描配置，因为包扫描应该有dubbo完成，进行服务发布

② 修改事务注解驱动配置

<!--
    开启事务控制的注解支持
    注意：此处必须加入proxy-target-class="true"，
          需要进行事务控制，会由Spring框架产生代理对象，
          Dubbo需要将Service发布为服务，要求必须使用cglib创建代理对象。
-->
<tx:annotation-driven transaction-manager="transactionManager" proxy-target-class="true"/>

添加发布dubbo服务的配置文件:spring/spring-registry.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                           http://www.springframework.org/schema/beans/spring-beans.xsd
                           http://code.alibabatech.com/schema/dubbo
                           http://code.alibabatech.com/schema/dubbo/dubbo.xsd">
    <!--指定应用名称-->
    <dubbo:application name="service-acl"/>
    <!--配置协议名和端口,如果不配置的话，端口默认为20880-->
    <dubbo:protocol name="dubbo" port="20881"/>
    <!--配置注册中心地址-->
    <dubbo:registry address="zookeeper://localhost:2181" />
    <!--包扫描发布服务-->
    <dubbo:annotation package="com.atguigu"/>
</beans>

修改web.xml文件

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xmlns="http://java.sun.com/xml/ns/javaee"
         xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd"
         version="2.5">
    <!--配置ContextLoaderListener-->
    <context-param>
        <param-name>contextConfigLocation</param-name>
        <param-value>classpath:spring/spring-*.xml</param-value>
    </context-param>
    <listener>
        <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
    </listener>
</web-app>

注意: spring-service.xml文件中可以不使用import标签导入spring-persist.xml了

5、搭建服务消费者模块

5.1 搭建web父工程

在shf-parent工程中搭建子工程命名为web，这个工程作为所有服务消费者的父工程
删除web工程的src目录

修改web工程的pom.xml文件

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>shf-parent</artifactId>
        <groupId>com.atguigu</groupId>
        <version>1.0</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>web</artifactId>
    <packaging>pom</packaging>
    <dependencies>
        <dependency>
            <groupId>com.atguigu</groupId>
            <artifactId>service-api</artifactId>
            <version>1.0</version>
        </dependency>
    </dependencies>
</project>

5.2 搭建web-admin工程

5.2.1 移动模块

① 将web-admin移动到web模块中

② 删除shf-parent模块pom.xml文件的<module>web-admin</module>标签，该模块已移动到web模块

③ 在web模块的pom.xml中新增

<modules>
    <module>web-admin</module>
</modules>

5.2.2 修改web-admin工程的pom.xml

修改了父模块为web，删除了依赖（父模块已引入依赖）

<?xml version="1.0" encoding="UTF-8"?>

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <parent>
        <artifactId>web</artifactId>
        <groupId>com.atguigu</groupId>
        <version>1.0</version>
    </parent>
    <modelVersion>4.0.0</modelVersion>
    <artifactId>web-admin</artifactId>
    <packaging>war</packaging>
    <build>
        <plugins>
            <plugin>
                <groupId>org.eclipse.jetty</groupId>
                <artifactId>jetty-maven-plugin</artifactId>
                <version>9.4.15.v20190215</version>
                <configuration>
                    <scanIntervalSeconds>2</scanIntervalSeconds>
                    <webAppConfig>
                        <!--指定web项目的根路径，默认为/ -->
                        <contextPath>/</contextPath>
                    </webAppConfig>
                    <httpConnector>
                        <!--端口号，默认 8080-->
                        <port>8000</port>
                    </httpConnector>
                </configuration>
            </plugin>
        </plugins>
    </build>
</project>

5.2.3 删除service与dao层

① 删除com.atguigu.service包和com.atguigu.mapper包

② 删除resources/mappers目录

③ 删除resources/spring/spring-service.xml和resources/spring/spring-persist.xml文件

5.2.4 新增dubbo配置文件

创建resources/spring/spring-registry.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:dubbo="http://code.alibabatech.com/schema/dubbo"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                           http://www.springframework.org/schema/beans/spring-beans.xsd
                           http://code.alibabatech.com/schema/dubbo
                           http://code.alibabatech.com/schema/dubbo/dubbo.xsd">
    <!--配置应用名-->
    <dubbo:application name="web-admin"/>
    <!--配置注册中心地址-->
    <dubbo:registry address="zookeeper://localhost:2181"/>
    <!--配置dubbo包扫描-->
    <dubbo:annotation package="com.atguigu"/>
    <!--启动时候不检查 设置连接超时时间-->
    <dubbo:consumer check="false" timeout="600000"></dubbo:consumer>
</beans>

5.2.5 修改web.xml

删除ContextLoadListener和comtext-param配置，并且将加载的配置文件路径改成classpath:spring/spring-*.xml

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xmlns="http://java.sun.com/xml/ns/javaee"
         xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd"
         version="2.5">
    <!--配置前端控制器-->
    <servlet>
        <servlet-name>dispatcherServlet</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:spring/spring-*.xml</param-value>
        </init-param>
        <load-on-startup>1</load-on-startup>
    </servlet>
    <servlet-mapping>
        <servlet-name>dispatcherServlet</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>
    <!--配置解决乱码的过滤器-->
    <!-- 配置过滤器解决 POST 请求的字符乱码问题 -->
    <filter>
        <filter-name>CharacterEncodingFilter</filter-name>
        <filter-class>org.springframework.web.filter.CharacterEncodingFilter</filter-class>
        <!-- encoding参数指定要使用的字符集名称 -->
        <init-param>
            <param-name>encoding</param-name>
            <param-value>UTF-8</param-value>
        </init-param>
        <!-- 请求强制编码 -->
        <init-param>
            <param-name>forceRequestEncoding</param-name>
            <param-value>true</param-value>
        </init-param>
        <!-- 响应强制编码 -->
        <init-param>
            <param-name>forceResponseEncoding</param-name>
            <param-value>true</param-value>
        </init-param>
    </filter>
    <filter-mapping>
        <filter-name>CharacterEncodingFilter</filter-name>
        <url-pattern>/*</url-pattern>
    </filter-mapping>
</web-app>

5.2.6 改造表现层

将表现层注入服务对象的@Autowired注解改成@Reference注解

@Reference
private AdminService adminService;

@Reference
private RoleService roleService;

6、测试

① 在shf-parent项目中执行install

② 启动zookeeper

③ 使用jetty插件启动service-acl与web-admin模块

④ 访问：http://localhost:8000/

原文链接：https://blog.csdn.net/lbw18/article/details/126614249

THE END

大大搜源码

搜索内容

尚好房 04_服务拆分

尚好房：服务拆分

一、业务介绍

1、项目模块划分

2、服务调用关系

3、项目拆分说明

二、服务拆分

1、shf-parent模块添加dubbo依赖管理

2、common-util模块引入依赖

3、搭建service-api模块

3.1 创建工程

3.2 引入依赖

3.3 复制service接口

4、搭建服务提供者模块

4.1 搭建service父工程

4.2 搭建service-acl工程

4.2.1 创建工程

4.2.2 修改pom.xml

4.2.3 拷贝代码

5、搭建服务消费者模块

5.1 搭建web父工程

5.2 搭建web-admin工程

5.2.1 移动模块

5.2.2 修改web-admin工程的pom.xml

5.2.3 删除service与dao层

5.2.4 新增dubbo配置文件

5.2.5 修改web.xml

5.2.6 改造表现层

6、测试
